TR200NC
CNC横軸ロータリー研削盤 NC機

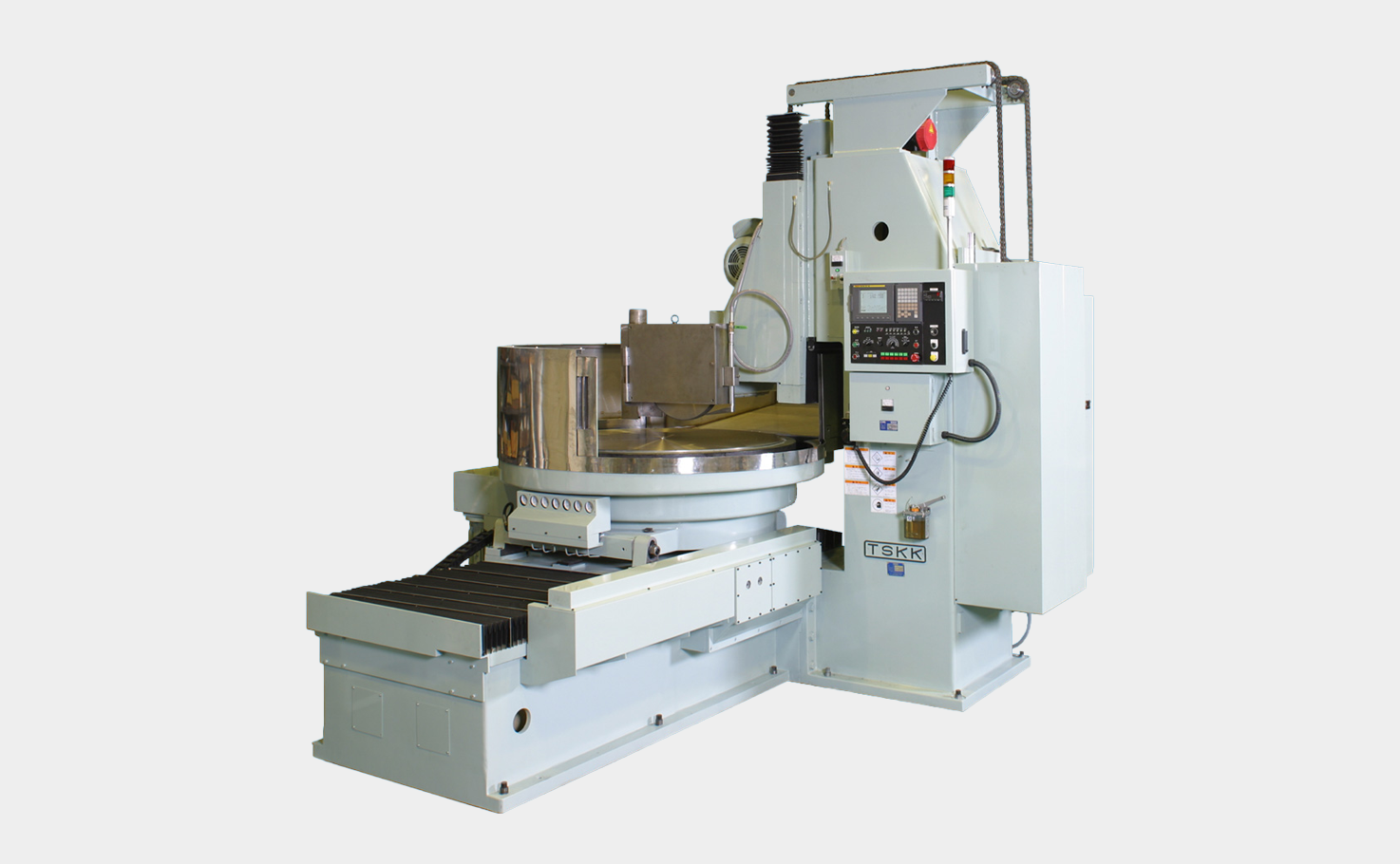

※画像はTR120NC
鉄やセラミックスなどの材料を研削加工。マッケンゼンタイプメタル軸受スピンドル仕様の横軸タイプという独自性で、優れた剛性を生かした研削を可能にします。

仕様

電磁チャックの外径 mm 2000
電磁チャックの有効径 mm 1910
カバー内の最大振り mm 2400
新砥石下面よりチャック面までの最大距離 mm 700
砥石軸の上下移動量 mm 780
チャック・テーブルの傾斜角 ±0.5゜
砥石車の寸法(外径×幅×内径) mm 510×50×203.2
砥石軸回転数 mln-1 1140
テーブル左右移動量 mm 1100
テーブル左右送り速度(無段) mm/min 1~2000
テーブルの回転数(無段) mm-1 5~70
電動機 砥石軸用 kW 15
本体質量 Kg 24000

特徴

  • 生産性を高める不等速運動を致します。テーブルサイドの左右摺動速度とテーブル回転は常に関連的に不等速運動を行い、それにより研削条件の安定と加工時間の短縮を得ることができます。
  • チャックテーブルの回転運動はインバータ制御により無断変速で駆動します。
  • テーブル傾斜装置によりワークの中凸、中凹研削が可能です。
  • 自動切込停止装置を使用することにより、研削開始より仕上終了迄自動化することができます。
  • 砥石軸は重研削が可能です。前部はマッケンゼン形動圧軸受、後部は複列アンギュラ軸受を使用し、潤滑はオイルバス方式です。軸径を大きくとっていますので剛性が高く重研削、精密研削が可能です。
  • 砥石軸の材質は窒化銅で、窒化後精密仕上げされており耐久性も優れています。
  • 作業が安全に行えるインタロック機構になっています。
  • スイッチパネルは操作の容易な集中操作方式になっています。押釦による集中操作方式なので、作業位置で容易に操作できます。
  • 全機種にNC装置、計測装置、自動化装置等の装備が可能です。

標準付属品

  • 電磁チャック一式
  • 砥石(普通) 一式
  • 給水ノズル一式
  • 標準工具一式
  • ジャッキ、ボルト及びシート一式
  • テーブル片寄装置一式
  • 零研削回数制御装置一式
  • 油圧油20一式

特別付属品

  • 各種ドレッサー装置
  • 吸麈給水装置(セパレーター付き)
  • 遠心分離機
  • ペーパーフィルター
  • 冷却装置(研削液用)
  • 冷却装置(砥石軸油用)
  • 真空チャック
  • 各種治工具
  • 砥石
  • シグナルタワー
  • 位置表示装置
  • プランジカット
  • 多段切込
  • その他
