TSNA6030SM-NC3
CNCスライシングマシン NC機

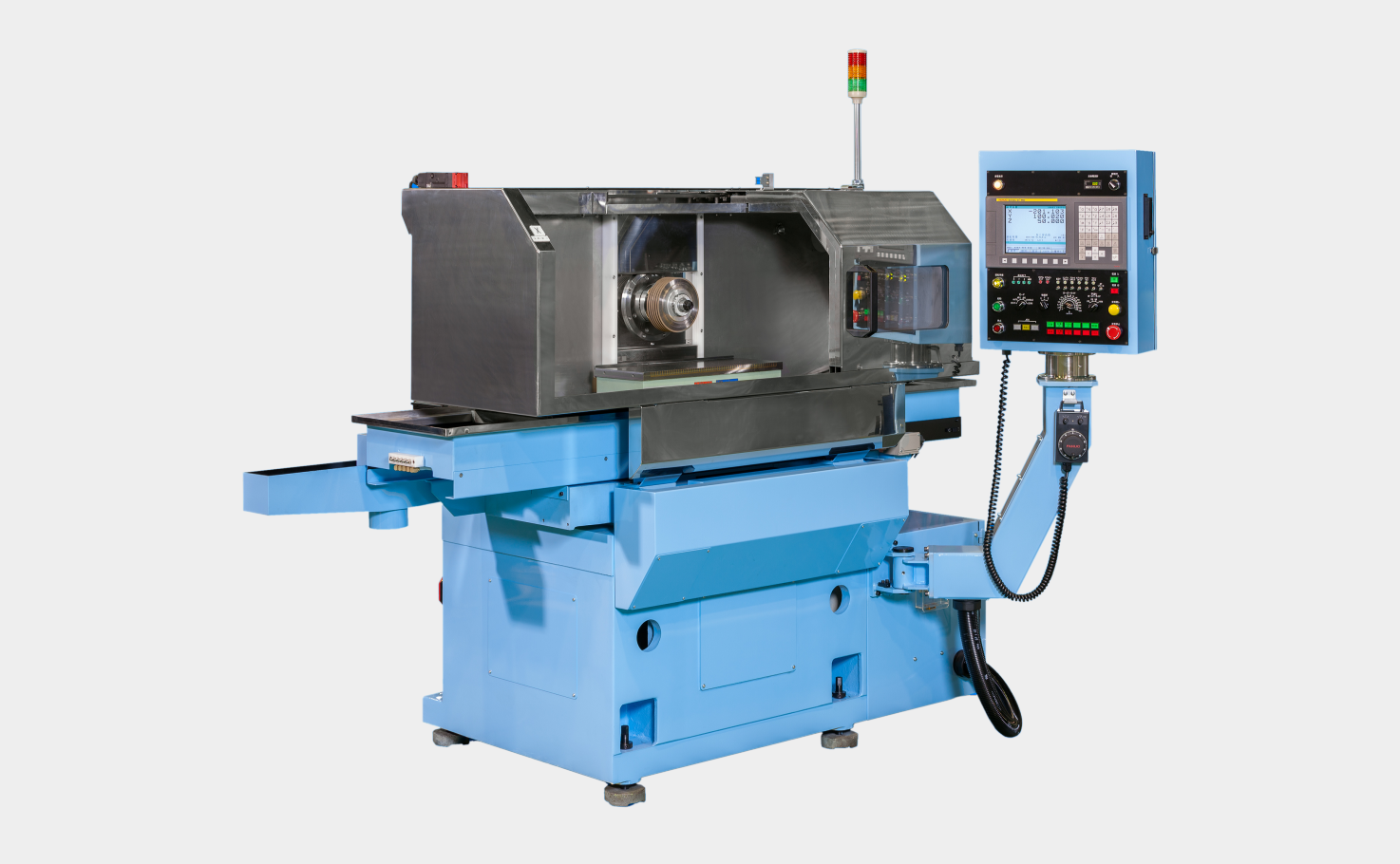

※画像はTSNA5020 SMNC3
TSKKのベストセラー。ガラスやフェライト、セラミックス、超硬合金、ネオジムなど特殊素材や難削材などをダイヤモンド砥石で高精度に切断・溝入れ加工をします。

仕様

テーブル上面の大きさ(長さ×幅) mm 600×300
テーブルストローク(左右×前後) mm 620×300
砥石軸よりテーブル上面迄の距離 mm 320
砥石軸上下移動距離(ハンドル) mm 150
砥石車の寸法(外径×内径) mm 125~175×40
NC装置 ファナック製 3軸NC
左右・前後 送り量(最小設定単位) mm 0.001 (×1×10×100)
テーブル左右送り速度 mm/min 1~1000
テーブル左右早送り速度 mm/min 3000
前後送り速度 mm/min 1~2000
前後早送り速度 mm/min 2000
上下送り速度 mm/min 1~2000
上下早送り速度 mm/min 2000
砥石軸回転数 mm-1 1000~6000 MAX7000
砥石軸用電動機出力(  )内MAX kw 11(15)
本体質量 約kg 2,000

構造

  • 本体、コラム、テーブルは高級鋳鉄を使用し、コンパクト高剛性のサドルタイプ。
  • 上下・左右・前後送りの案内面は、直動ボールガイド。
  • 高剛性砥石軸受 スピンドル径を従来機の30%アップ。

標準付属品

  • スパナ及びレンチ類
  • 工具類
  • 砥石フランジ
  • 給水ノズル(単刀用)
  • ジャッキボルト及びシート
  • 標準電動及び電装品
  • 給・排水ホース

特別付属品

  • 電磁チャック
  • 脱磁装置(手・自動)
  • 真空チャック
  • 油温自動調整機
  • 給水装置
  • 遠心分離機(50・80 l/min)
  • ペーパーフィルター
  • 主軸両持装置(W型)
  • アライメント装置
  • 砥石軸無段変速装置
  • ワーク自動投入搬出装置
  • ワークストッカー装置
  • パトライト
  • 給水ノズル(特殊)
  • その他
