製品情報

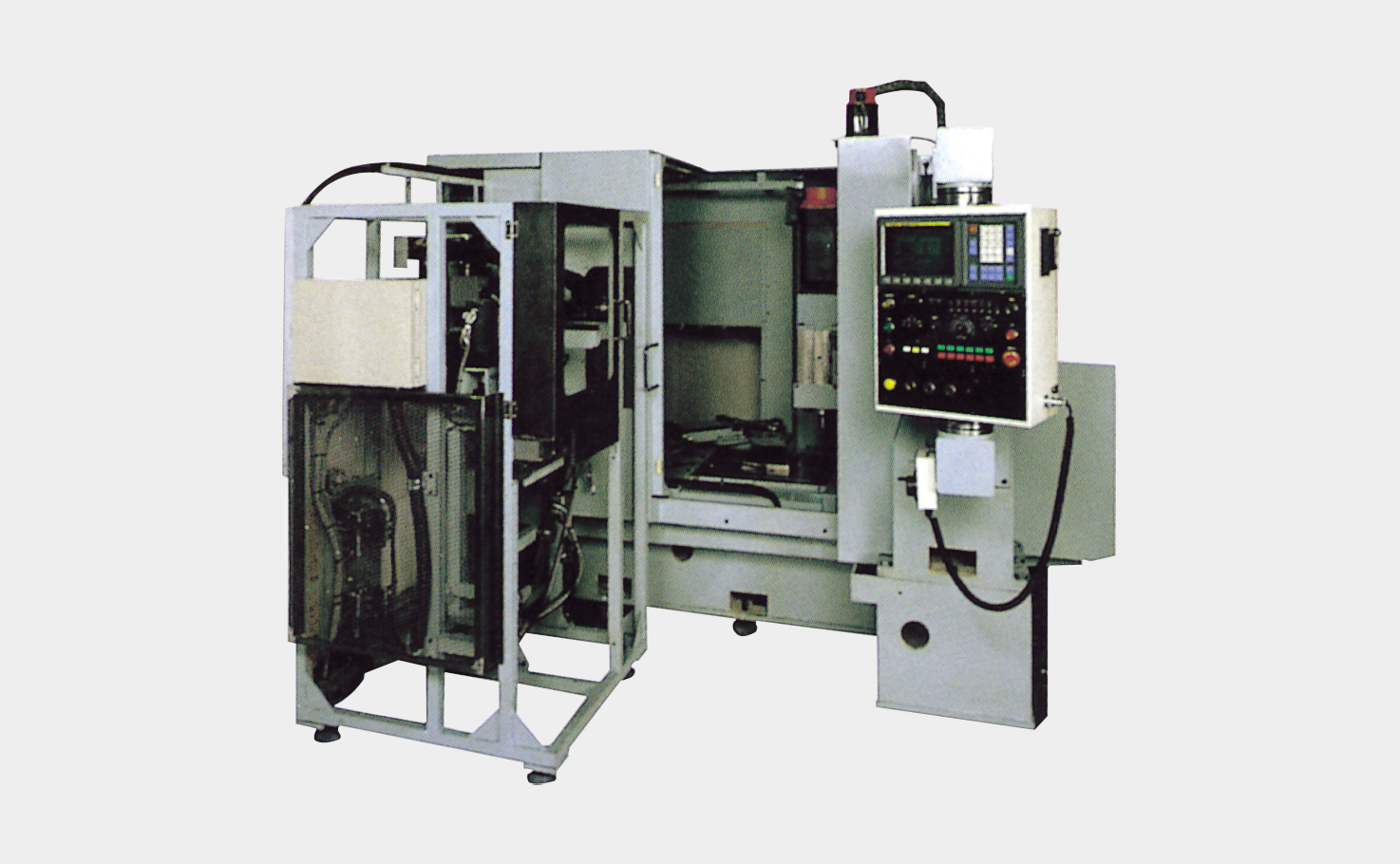

TSA4040V

仕様

テーブル上面の大きさ mm 400×400
テーブル左右の移動量 mm 750
砥石前後の移動量 mm 800
砥石上下の移動量 mm 200
砥石寸法(外径×内径×厚さ) mm 200×70×50
砥石軸電動機ACスピンドルモーター kW 3.7
砥石軸回転数(インバーター制御) mln-1 MAX.5,000
占有床寸法 mm 約2,500×2,680
本体質量 kg 約3,500

加工

研削

対象

石英ガラスの外周面取り研削

特徴

  • 門型の大型スライシングマシンをベースとして石英ガラスの外周面取研削が行えるNC制御の専用機です。テーブル左右(X軸)、砥石前後(Y軸)、砥石上下(Z軸)の各案内はリニアガイドとし、同時制御で輪郭研削、さらに外周研削および面取作業を行います。砥石軸は立軸とし、1つの砥石に番手の違う砥粒を埋め込んだ砥石(粗♯200~♯400・精♯700~1000)と面取用砥石を使用してワンチャックで仕上げ、研削まで行います。オートローダーとストッカーの採用により、限定無人運転が可能です。
