製品情報

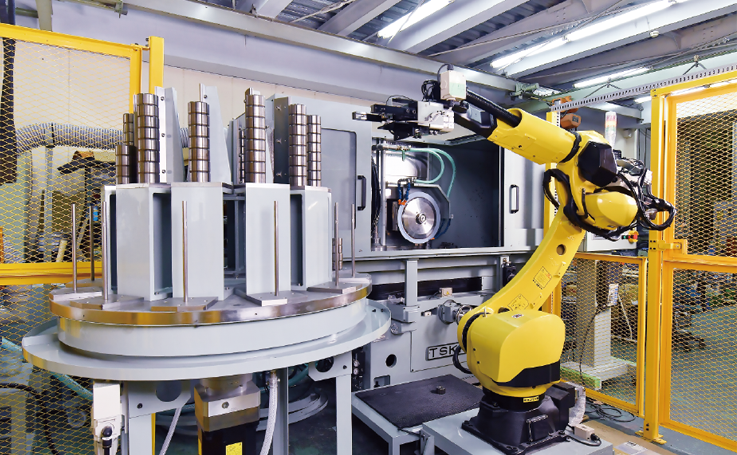

TSG2
自動スリット研削盤(NC制御装置付)

仕様

テーブル寸法 mm 800×240
砥石車の寸法(外径) mm 355
砥石軸の回転速度 mln-1 300~1,750
砥石軸用電動機出力 kW 3.7
ワーク自動割り出し機構 装備
ワーク供給、搬出ストッカー 装備(要打ち合せ)
占有床寸法 mm 約3,200×3,100
本体質量 kg 約2,600
仕様は代表的な一例です。

加工

切断

対象

溝研削

特徴

  • ベーンポンプのローターのスリットのような、溝の研削を自動的に行なうスリット研削盤です。3軸NC制御装置付で、ローダーならびにストッカーなどを装備し、限定無人運転が可能です。
  • この他、砥石を2個備えて複数個のワークを1回のストロークで加工可能な機種もあります。
