TSN5020SM-NC3
CNCスライシングマシン
NC機

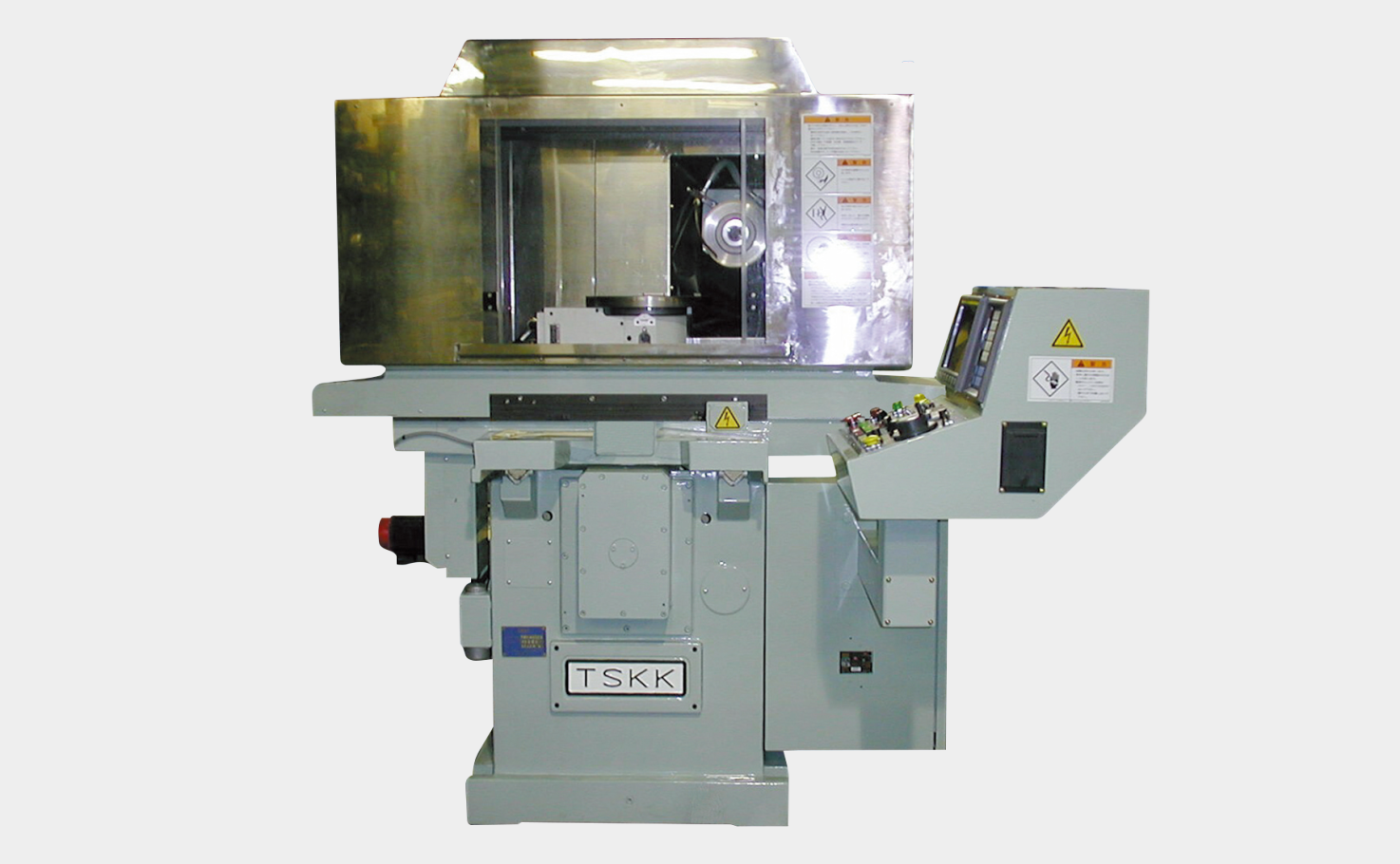

※画像はTSN4020SM-NC3・インデックステーブル付
TSKKのベストセラー。ガラスやフェライト、セラミックス、超硬合金、ネオジムなど特殊素材や難削材などをダイヤモンド砥石で高精度に切断・溝入れ加工をします。
仕様
| テーブル上面の大きさ(長さ×幅) | mm | 500×200 |
| テーブルストローク(左右×前後) | mm | 520×200 |
| 砥石軸よりテーブル上面迄の距離 | mm | 270 |
| 砥石軸上下移動距離（ハンドル） | mm | 100 |
| 砥石軸上下自動移動距離(油圧式) | mm | 50 |
| 砥石車の寸法(外径×内径) | mm |  100～180×40 |
| NC装置(左右・前後・上下) | ファナック製 3軸NC | |
| 左右・前後・上下 送り量(最小設定単位) | mm | 0.001 (×1×10×100) |
| テーブル左右送り速度(ACサーボ) | mm/min | 1～3000 |
| 砥石軸回転数 | mm-1 | MAX7000 |
| 砥石軸用電動機出力( )内MAX | kw | 5.5(7.5) |
| 本体質量 | 約kg | 1,500 |
構造
- 本体、コラム、テーブルは高級鋳鉄を使用し、箱型リブ構造で、充分な剛性を持たせてあります。
- テーブル左右動は安定したV形摺動面を配し、電動機送り機構を備えています。
- サドル前後動は、V形摺動面を配し、精密加工を施したコンビネーション･ネジ送り機構で耐用性をもたせてあります。
標準付属品
- スパナ及びレンチ類
- 工具類
- 砥石フランジ
- 給水ノズル(単刀用)
- ジャッキボルト及びシート
- 標準電動及び電装品
- 給・排水ホース
特別付属品
- 電磁チャック
- 脱磁装置(手・自動)
- 真空チャック
- 油温自動調整機
- 給水装置
- 遠心分離機(50・80 l/min)
- ペーパーフィルター
- 主軸両持装置(W型)
- アライメント装置
- 砥石軸無段変速装置
- ワーク自動投入搬出装置
- ワークストッカー装置
- パトライト
- 給水ノズル(特殊)
- その他
