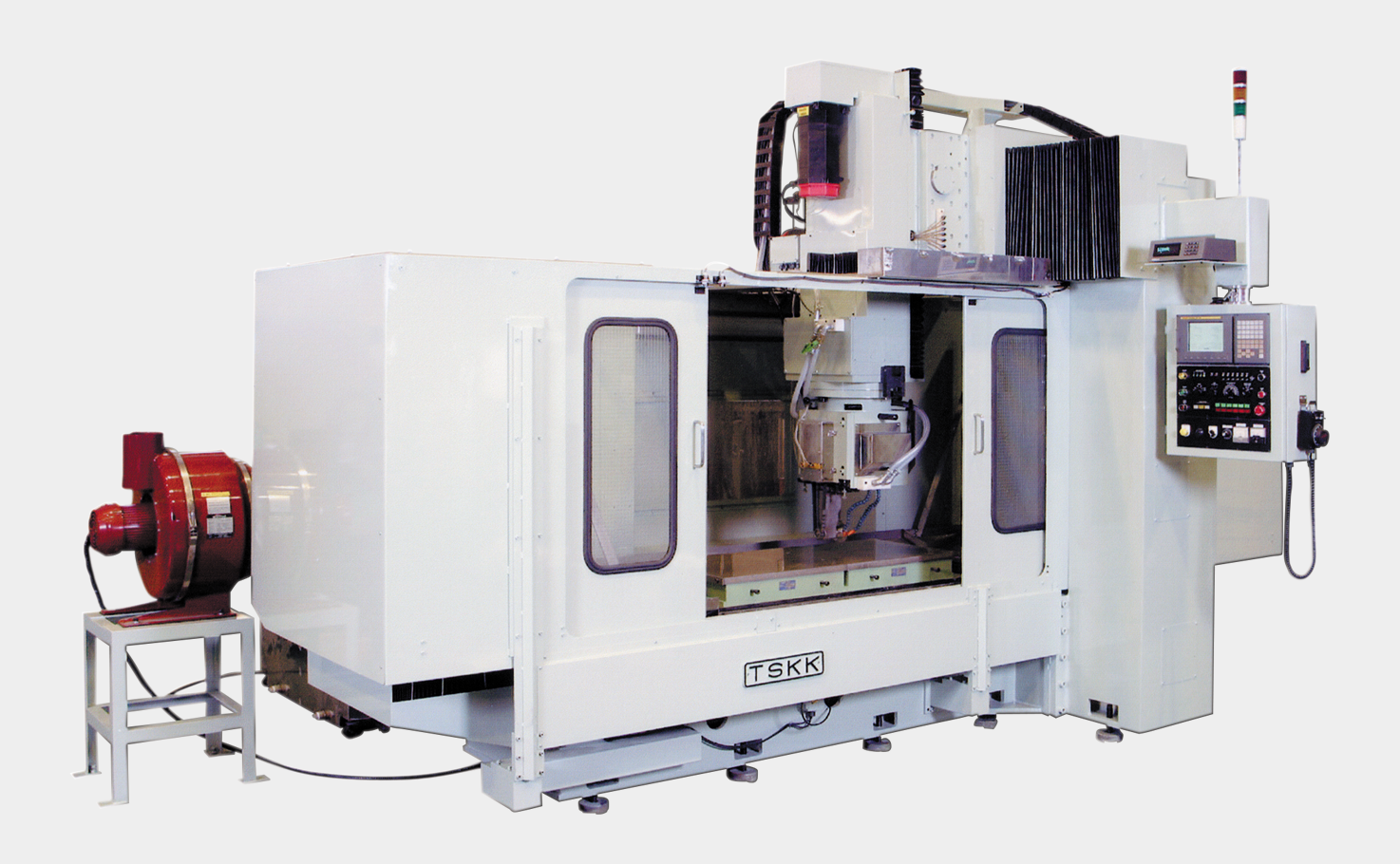

TSA50150
角テーブルタイプ スライシングマシン(3軸NC制御装置付)

仕様

テーブル寸法(長さ×幅) mm 1300×500
砥石ヘッド上下ストローク mm 440
砥石軸よりテーブル上面迄の距離 mm 20~460
砥石ヘッド旋回角度×傾斜角度 0~180゜×0~15゜
砥石車の寸法
メインスピンドル(外径×内径) mm 200×40
サブスピンドル(外径×内径) mm 150×40
砥石軸回転数 お打合せによる
砥石軸出力 kW 3.7
占有床寸法 約 mm 4,500×2,650
本体質量 約 kg 10,000

加工

切断、溝入れ

対象

ウェハーボード、ガラス板、セラミックス板、カーボン板など各種難削材、脆性材料

特徴

  • 本機は角テーブルタイプの大型スライシングマシンで、テーブル左右(X)、砥石ヘッド前後(Y)、砥石ヘッド上下(Z)はNC制御され、また砥石ヘッドの旋回および傾斜が手動で行なえるユニークな機構を持っています。門型タイプ(TSA-50150)と砥石ヘッドの傾斜角度の大きい片持式(TSB-30150)の2つのタイプを用意しています。ウェハーボートの溝加工をはじめ各種難削材の切断、溝入れに数多くの実績を持っています。
  • 3軸NC装置+砥石ヘッド旋回+砥石ヘッド傾斜機構を装備しています。
  • サブ・スピンドルを標準で装備しています。
  • 集中操作方式を採用しています。
