TSA550

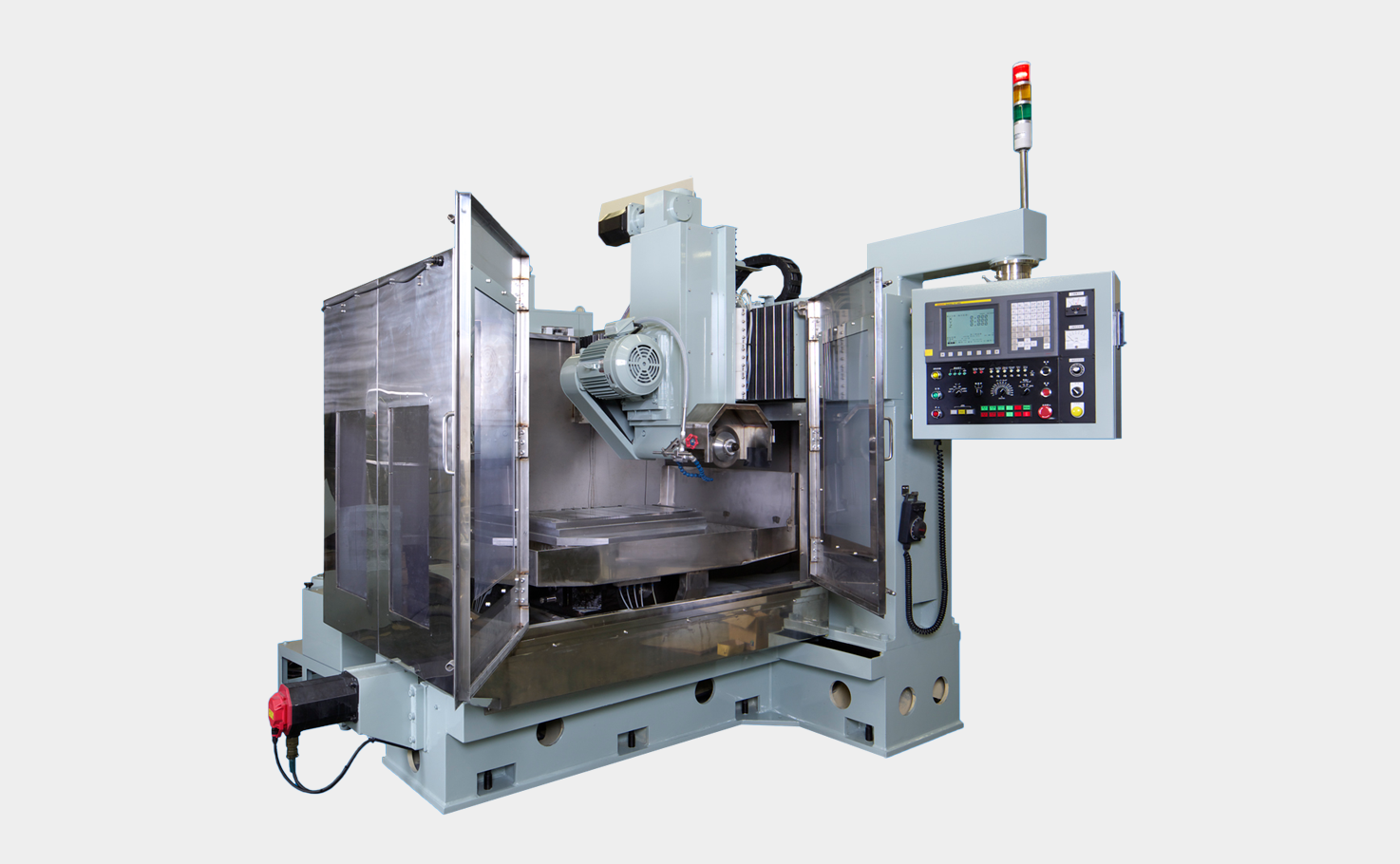

円テーブルタイプ スライシングマシン(4軸NC制御装置付)
鉄やセラミックスなどの材料を研削加工。マッケンゼンタイプメタル軸受スピンドル仕様の横軸タイプという独自性で、優れた剛性を生かした研削を可能にします。

仕様

mm X軸
(テーブル左右)
Y軸
(砥石ヘッド前後)
Z軸
(砥石ヘッド上下)
ストローク mm 650 400 100
切断送り速度 mm/min 1~7,500 1~6,000 1~1,500
早送り速度 mm/min 7,500 6,000 1,500
最小動作単位 mm 0.001 0.001 0.001
テーブル寸法 mm 550
砥石車の寸法(外径×内径) mm 125~200×40
砥石軸回転数(可変) mln-1 1,000~7,000
砥石軸出力 kW 3.7
占有床寸法 約 mm 2,500×2,200
本体質量 約 kg 3,500

加工

切断

対象

ウェハーボード、ガラス板、セラミックス板、カーボン板など薄板の精密切断

特徴

  • 門型、円テーブル型の4軸(X・Y・Z・θ軸)NC制御装置付の大型スライシングマシンです。セラミックス、ガラスなど、各種難削材や脆性材料の切断や溝入れに最適です。
  • 4軸はNC装置により制御されます。
  • 複数プログラムのストックが可能です。
  • 位置決めは、アライメント装置(オプション)で確実に対応できます。
